HFSS螺旋天線仿真設計實作培訓視頻教程

課程形式：中文講解，高清視頻培訓課程

軟件版本：HFSS 2021，適合 ANSYS Electronics Suite 2016及其以后的版本學習

課程時長：5小時45分鐘

主講老師：李明洋

       螺旋天線/彈簧天線是一種設計簡單、成本低的天線類型，常用于像Lora、sub-1GHz，Zigbee等ISM頻段。HFSS是一款功能強大的電磁仿真仿真軟件，可以用于包括螺旋天線在內的各種天線的仿真和設計分析。該門培訓課程就來全面、系統地講解 螺旋天線/彈簧天線的工作原理和使用HFSS軟件仿真分析設計螺旋天線/彈簧天線的全過程。課程內容包括螺旋天線的發展衍變和螺旋天線的工作原理，單頻雙頻螺旋天線的設計，參考地對天線性能的影響，普通螺旋線、平面螺旋線、圓錐形螺旋線和雙螺距螺旋線的HFSS建模操作，433MHz螺旋天線的HFSS設計實例分析，以及單分支雙螺距雙頻螺旋天線的HFSS仿真分析實例講解。

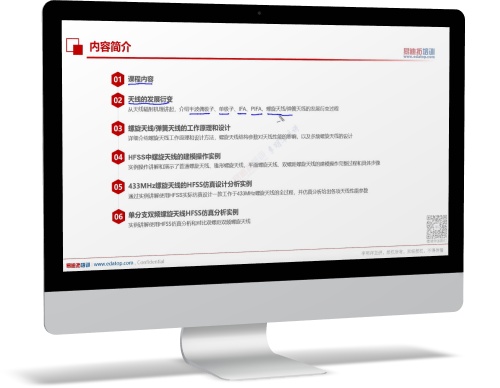

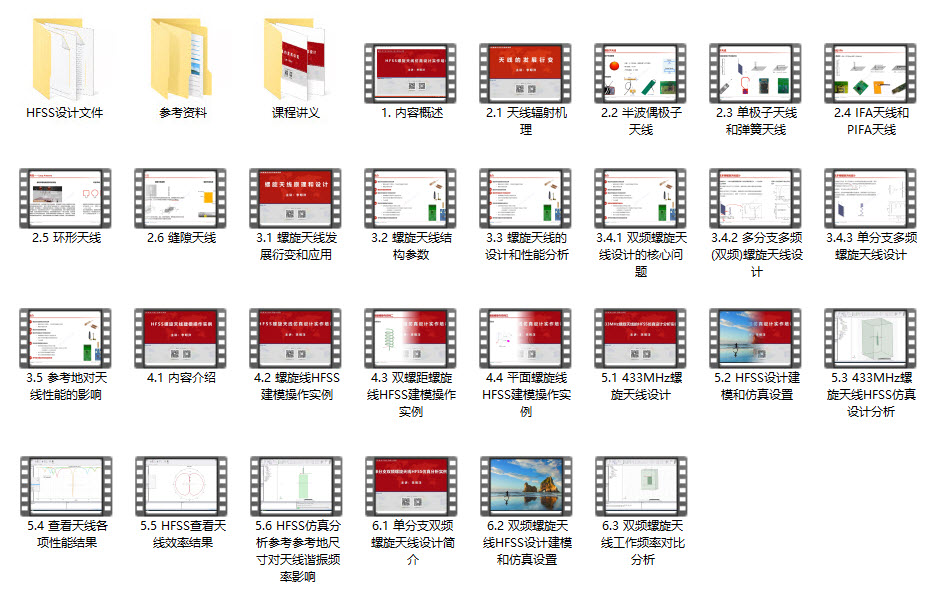

        該門培訓課程由李明洋主講，高清視頻，共6講27節，全長約六小時，具體內容安排如下：

        一、 課程內容介紹

        二、 天線的發展衍變

            2.1  天線的輻射機理

            2.2  半波偶極子天線

            2.3  單極子天線和彈簧天線

            2.4  IFA天線和PIFA天線

            2.5  環形天線

            2.6  縫隙天線

        三、 螺旋天線的工作原理和設計分析

            3.1  螺旋天線發展衍變和應用

            3.2  螺旋天線結構參數

            3.3  螺旋天線的設計和性能分析

            3.4  雙頻螺旋天線設計

              3.4.1  雙頻螺旋天線設計的核心問題

              3.4.2  多分支多頻(雙頻)螺旋天線設計

              3.4.3  單分支多頻螺旋天線設計

            3.5  參考地對天線性能的影響

        四、 HFSS中螺旋線建模操作實例

            4.1  內容介紹

            4.2  螺旋線HFSS建模操作實例

            4.3  雙螺距螺旋線HFSS建模操作實例

            4.4  平面螺旋線HFSS建模操作實例

        五、 433MHz單頻螺旋天線仿真設計分析實例

            5.1  433MHz螺旋天線設計

            5.2  HFSS設計建模和仿真設置

            5.3  433MHz螺旋天線HFSS仿真設計分析

            5.4  HFSS中查看433MHz螺旋天線各項性能參數分析結果

            5.5  HFSS分析和查看天線效率結果

            5.5  HFSS仿真分析參考參考地尺寸對天線諧振頻率影響

        六、 單分支雙頻螺旋天線HFSS仿真分析實例

            6.1  單分支雙頻螺旋天線設計簡介

            6.2  雙頻螺旋天線HFSS設計建模和仿真設置

            6.3  雙頻螺旋天線工作頻率對比分析
