天線和射頻匹配電路設計培訓課程
10小時視頻培訓課程,10多年工作經驗總結,從工程應用角度講解,實用易懂,簡單易學;學完該門課程,您對阻抗匹配電路設計知識的理解和掌握,能快速超越90%以上的射頻/天線工程師...
課 程 基 本 信 息
課程形式:中文講解,高清視頻培訓課程
課程時長:全長10小時
主講老師:李明洋
課 程 亮 點
中文視頻培訓課程,十多年經驗總結,全長超10小時,純干貨
大咖授課,從工程角度講解,實用易懂,簡單易學
差分匹配電路設計、雙頻匹配電路設計、寬帶匹配電路設計全覆蓋
學完課程,您對阻抗匹配電路設計的理解和掌握,能快速超越90%以上的射頻/天線工程師

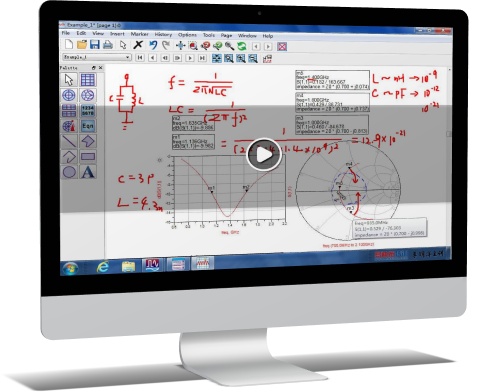

課 程 試 看
課 程 內 容 介 紹
阻抗匹配電路設計是射頻工程師和天線設計工程師日常工作中經常需要面對的問題,理解并掌握匹配電路設計相關知識是對射頻工程師和天線設計工程師的最基本要 求。然而我們很多的設計工程師對阻抗匹配電路設計知識的卻只是一知半解,或只了解其皮毛。在準備講授這門課程之前,作者特地翻閱了10多本國內出版的射頻 電路相關圖書,不幸地發現這些圖書關于阻抗匹配電路的設計基本上都是只講解了最基礎的窄帶匹配電路設計,而像稍微復雜一點的寬帶匹配電路、雙頻匹配電路和 差分匹配電路的設計基本都很少有介紹。
我們這門《射頻和天線匹配電路設計詳解》視頻培訓課程可以說是迄今國內最全面、最系統、也最專業的講解阻抗匹配電路設計的課程,課程中不僅詳細介紹了阻抗匹配電路設計必須掌握的史密斯圓圖相關知識和Smith圓圖工具軟件的使用,還系統地講授了窄帶匹配電路、寬帶匹配電路、雙頻匹配電路和差分匹配電路的設計方法和設計過程;同時,為了讓學員能夠更加直觀的理解匹配電路的設計方法和設計步驟,我們還在ADS仿真設計環境中,實例講解演示匹配電路的設計調試過程。
通過該門課程的學習,我們相信可以讓您對阻抗匹配電路設計知識的掌握程度快速超過90%以上的射頻工程師和天線設計工程師。
課程為高清視頻,視頻容量約4G。課程共11講,全長10小時左右,課程詳細內容如下:
第一講:內容介紹
第二講:匹配電路中的集總L、C元件
在消費類電子領域,常用集總L、C元件來設計阻抗匹配電路,課程是介紹用于射頻和天線匹配電路設計中的集總L、C元件的高頻特性和元件的選取。
第三講: 史密斯圓圖(Smith Chart)知識及應用
系統介紹匹配電路設計中常用到的駐波比、回波損耗、發射系數、S參數等背景知識,帶你全面熟悉和認識史密斯圓圖,詳細講解串并聯電容/電感元件在史密斯圓圖上的移動軌跡。
第四講: 史密斯圓圖(Smith Chart)工具軟件的使用
介紹一款獨立的Smith圓圖工具軟件的實際使用操作和應用實例。
第五講:窄帶阻抗匹配電路設計
這一講主要講授窄帶匹配電路的設計方法、設計步驟和設計實例。包括:窄帶匹配電路設計三種常用的拓撲結構—L型、π型和T型匹配電路的設計方法、帶寬性能 對比和設計選擇考量,以及借助于Smith圓圖工具和ADS仿真軟件,實例講解L型、π型和T型匹配電路的設計步驟和設計過程
第六講:雙頻匹配電路的設計
這一講主要講授雙頻匹配電路的設計方法、設計步驟和設計實例。并借助于Smith圓圖工具和ADS仿真設計軟件實例講解演示雙頻匹配電路設計的實際過程。
第七講:寬帶匹配電路設計
這一講首先對了寬帶設計和窄帶設計的區別,給出寬帶匹配電路設計的實質;接著分析了串并聯電容/電感的寬頻響應和其在史密斯圓圖上的移動軌跡的變化規律, 以及電容、電感的串并聯諧振電路的寬頻響應和在史密斯圓圖上的移動軌跡,從而找出寬帶匹配電路的設計思路和方法。
第八講:寬帶匹配電路設計實例
接著第七講的內容,在ADS設計環境下,通過3個寬帶匹配電路的設計實例,實際演示并講解寬帶匹配電路的設計思路、設計方法和設計過程。
第九講:差分匹配電路設計
這一講我們會介紹兩種差分匹配電路的設計方法,并以GSM手機接收回路中的差分匹配電路設計為例,實例講解演示分別用這兩種方法來設計差分匹配電路的實際過程。
第十講:阻抗匹配電路的容差分析
分析匹配電路中元件精度對整個匹配電路性能的影響

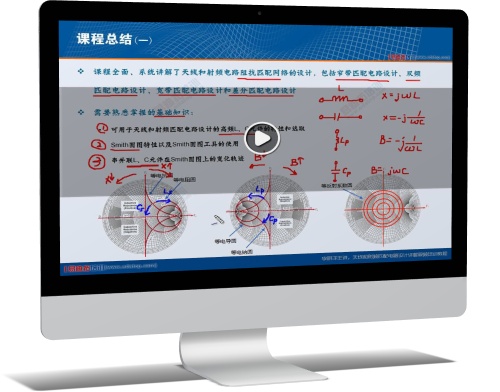

第十一講:課程總結

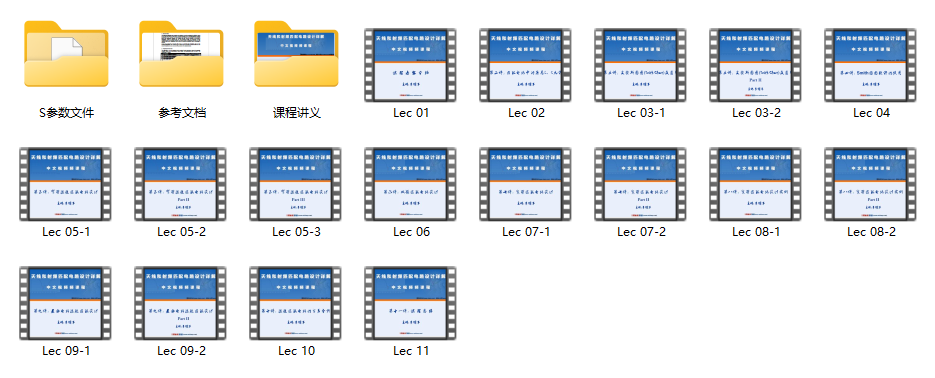

課 程 資 源 截 圖
